Переходная анкерная (концевая) опора ПА10–4, серия 3.407.1–143 выпуск 5
Марка опоры: ПА10-4
Напряжение ВЛ (кВ): 10
Цепность: Одноцепная
Тип опоры: Переходная анкерная (концевая)

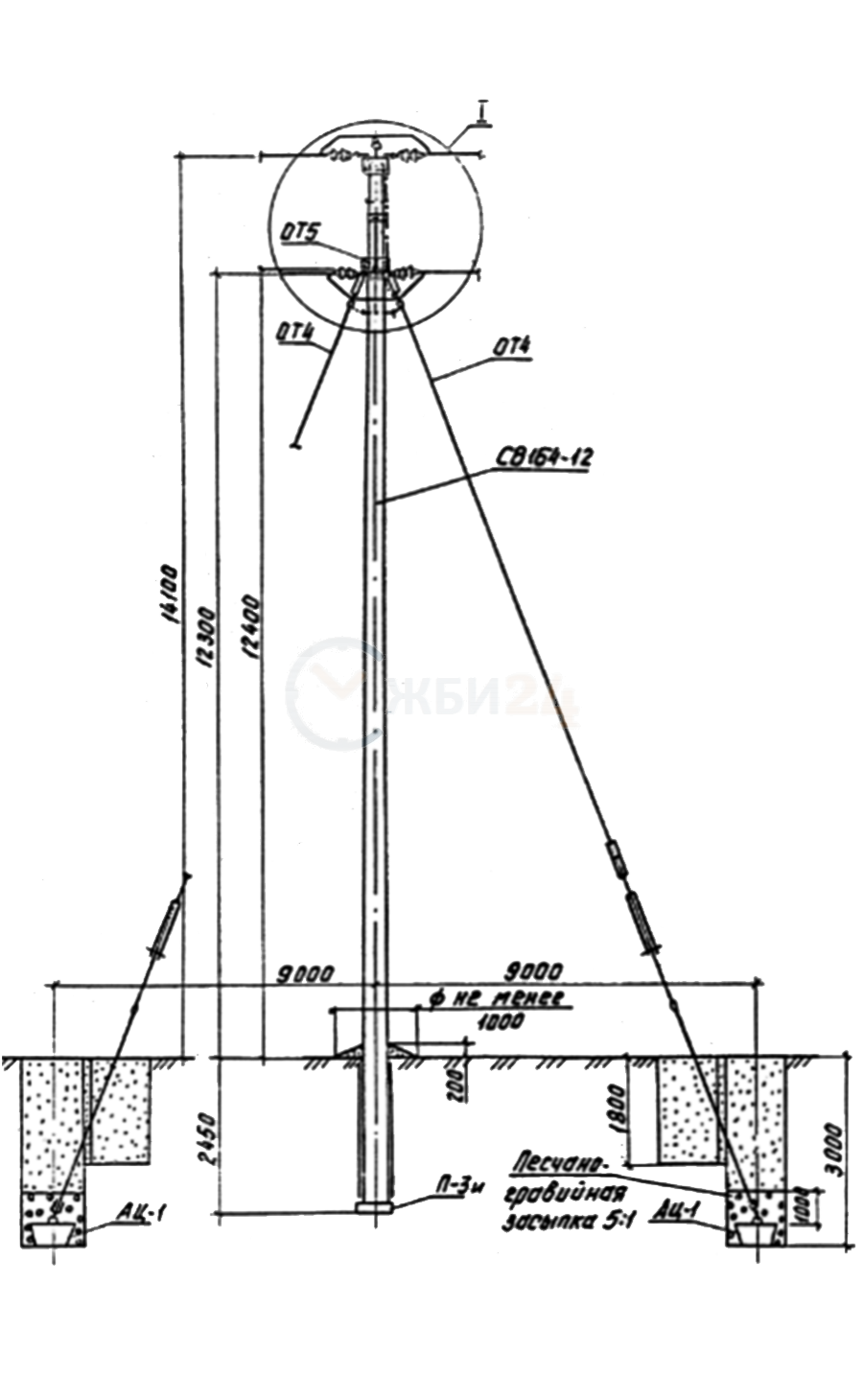

Высота опоры, м: 14.10
Высота до нижней траверсы, м: 12.30
Район по ветру: I-V
Район по гололеду: I-IV
Объём железобетона, м3: 1.71
Масса железобетона, т: 4.26
Масса металлических конструкций, кг: 220.30
Марка стоек: Одна стойка СВ 164-12
Марка траверс: ТМ17

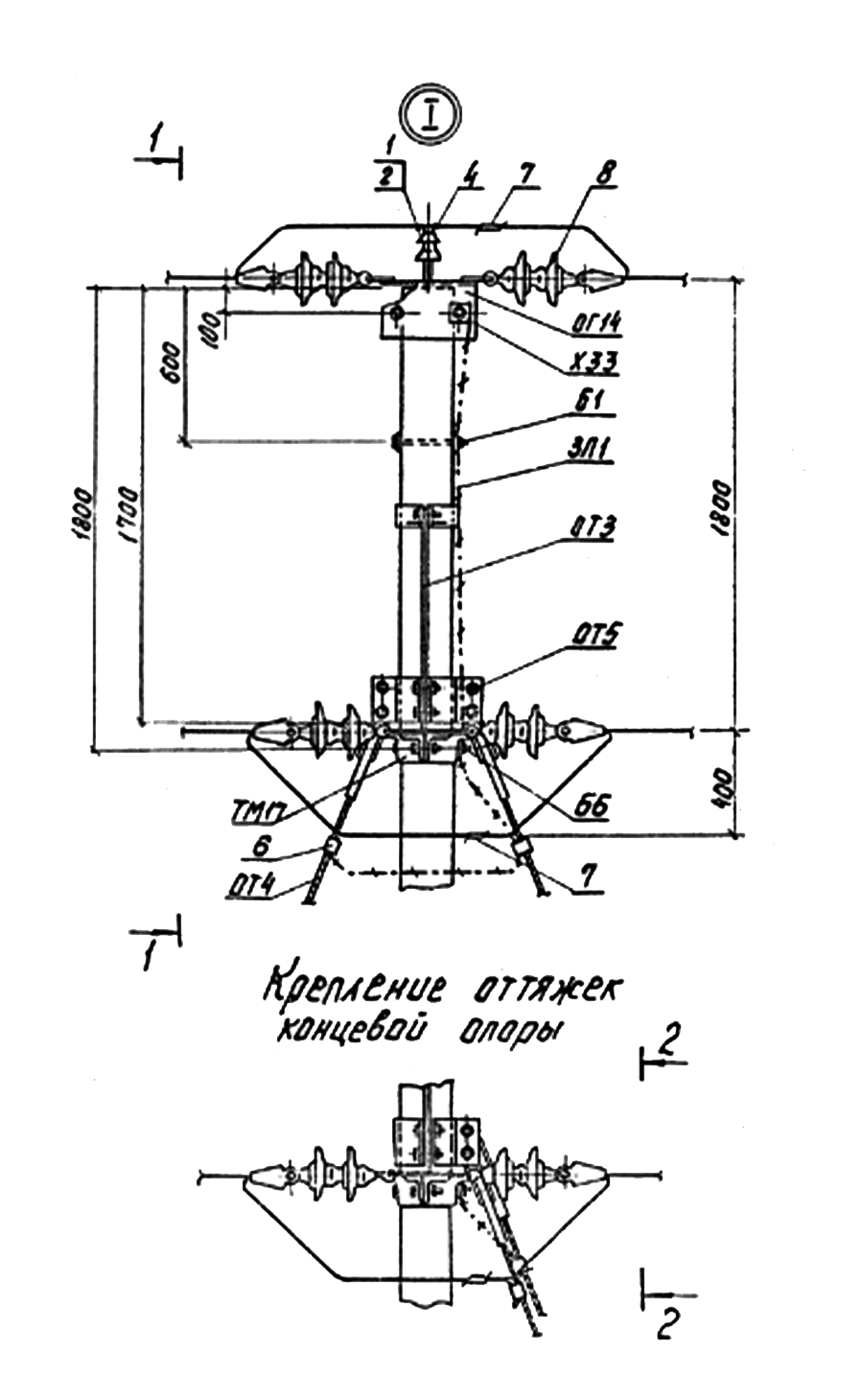

Техническая документация: серия 3.407.1-143 выпуск 5, чертеж 3.407.1-143.5.14
Подробнее
Переходная анкерная (концевая) опора ПА10-4 изготавливается по серии 3.407.1-143, выпуск 5
Предназначена для установки в ненаселенной и населенной местности.

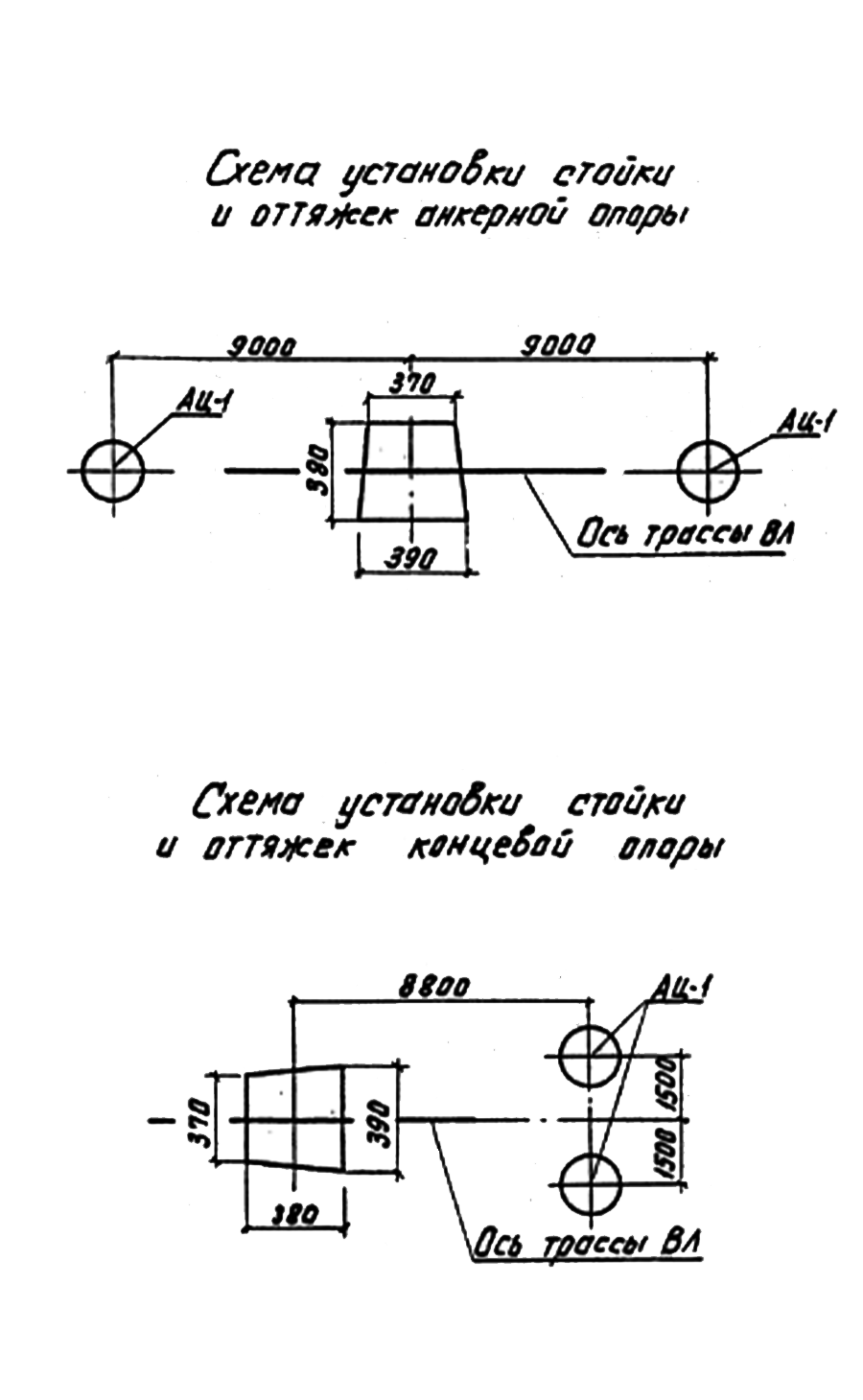

Опора закрепляется в грунте, путём погружения нижней части опоры в пробуренный котлован на глубину 2,45м.
