Фундамент Ф1-2 для опор ВЛ 35-500 КВ

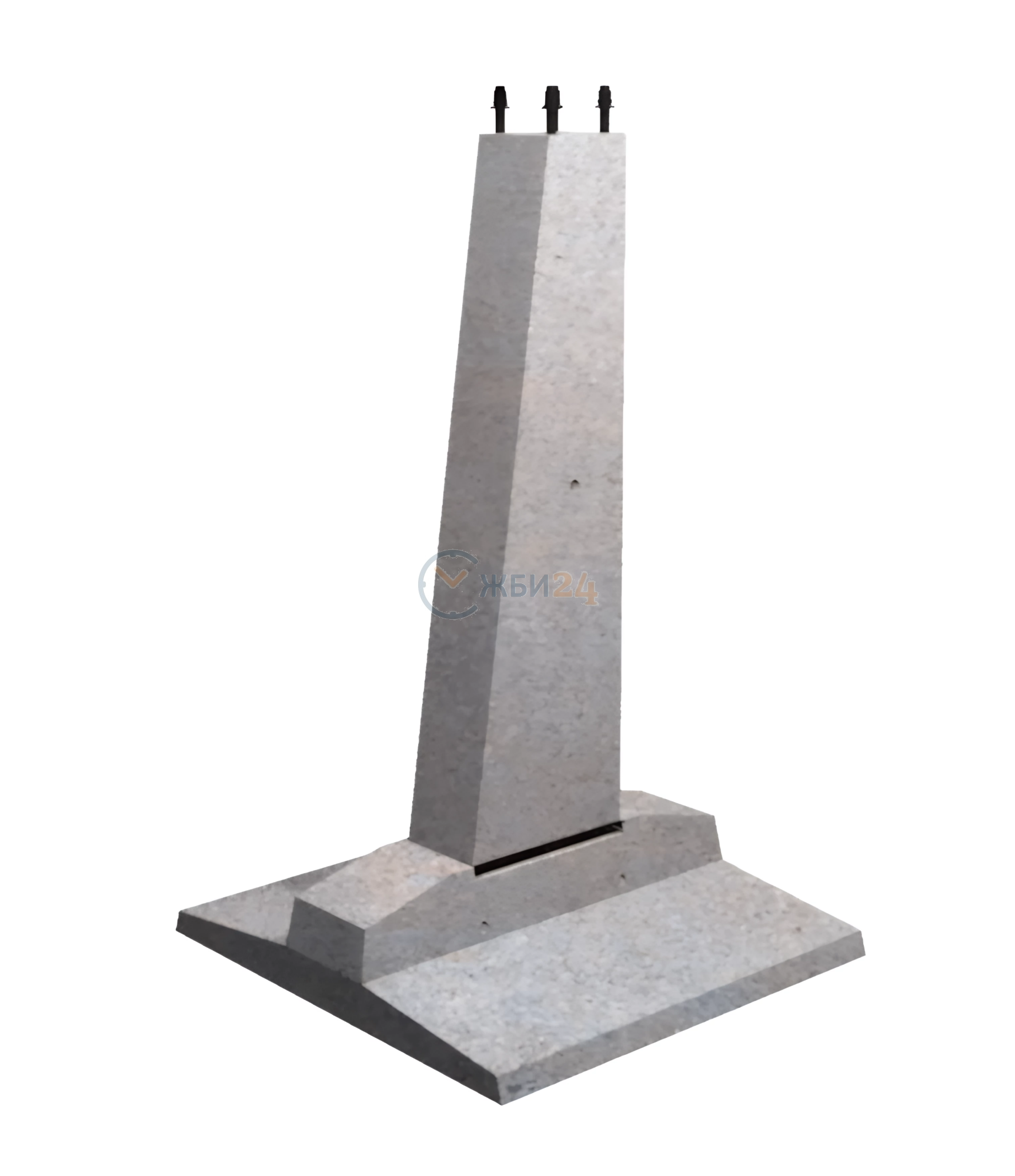

Фундамент грибовидный подножник Ф 1-2 – это железобетонное изделие грибовидной формы, штырь которого не имеет наклона к оси основания. Относится к группе прямостоечных фундаментов. Напомним, что устройство промежуточных или промежуточно-угловых опор ЛЭП с креплением элементов между собой при помощи оттяжек осуществляется только с применением специальных фундаментных конструкций тип Ф и опорных элементов. Выбор того или иного вида фундамента определяется условиями площадки, на которой будут возведены линии электропередач, в соответствии с конкретными инженерно-геологическими и гидрогеологическими исследованиями, а также технико-экономическими расчетами. Монолитная основа обеспечивает эксплуатационную безопасность, надежность и долговечность линий электропередач.

Ф 1-2 служит для передачи нагрузок от вышерасположенных узлов на естественное основание. Эксплуатация грибовидных фундаментов осуществляется в сухих и водонасыщенных грунтах, а также в условиях критически низких температур (расчетная до -40 градусов), сейсмичности до 9 баллов по шкале Рихтера и воздействия от грунтовых вод различной степени агрессивности. Глубина заложения фундаментов определяется свойствами и характеристиками грунтов конкретных условий эксплуатации, а также нагрузок, определяемых характеристиками опоры ЛЭП.

1. Варианты написания маркировки

Допускается записывать маркировочные знаки разными вариантами:

1. Ф 1-2;

2. Ф 1.2.

2. Основная сфера эксплуатации

Грибовидные подножники Ф 1-2 применяются для непосредственного устройства опор ЛЭП тип ВЛ номинальным напряжением 35-500 и 750 кВт. Подготовка котлована в обычных грунтах выполняется буровыми машинами до проектной отметки (предписания по данному виду работ содержат условия СНиП), в скальных, вечномерзлотных и мерзлых грунтах – разработка местности производится с взрывами и отбойными молотками. Котлован подлежит обязательному осушению, дно засыпается слоем песка.

Обратите внимание, что монтаж прямостоечных фундаментных конструкций в зимнее время должен быть выполнен в сжатые сроки, чтобы исключить промерзание дна котлована. Монтаж опоры реализуется различными способами, при каждом требуется исключить поворотные и прочие смещения фундамента. Для этого применяют тормозные устройства. Грунт тщательно трамбуют, при этом грунт обратной засыпки должен быть защищен от промерзания. Грамотный подход к устройству фундаментов позволит получить надежную в использовании и долговечную конструкцию.

3. Обозначение маркировки

Согласно условиям Серии 3.407-115 формируют маркировку унифицированных фундаментов. Обозначение позволяет правильно классифицировать изделия по видам и маркам. В шифр входят следующие данные:

1. Ф – фундамент (тип изделия);

2. 1 – типоразмер;

3. 2 – под опоры с башмаками, имеющими 2 отверстия.

Фундамент Ф 1-2 имеет следующие размерные данные:

Длина = 1200;

Ширина = 1200;

Высота = 2700;

Вес = 1480;

Объем бетона = 0,59;

Геометрический объем = 3,888.

4. Основные материалы для изготовления

Производят прямостоечные фундаменты Ф 1-2 методом виброформования в металлических неразъемных опалубках. Для изготовления применяют жесткие конструкционные бетоны, класс прочности которых составляет В27,5. Помимо этого, бетоны берут морозостойкие (марка F150-200), водонепроницаемые (марка W4-8), а также с высокими свойствами трещиностойкости. Повышение качеств пластичности и стойкости к действию внешней среды достигается при помощи специальных добавок, которые вводят в состав бетонной смеси в строгих пропорциях. Параметры материалов регламентирует действующий стандарт.

Фундаментные конструкции работают в условиях значительных разрушающих нагрузок, поэтому их подвергают армирования сварными армокаркасами из мелко- и крупносортной стали класса А-100 и А-300 и листового рядового проката. Изготавливаются плоские сетки, с применением арматуры разных диаметров. В тело плиты внедряют закладные детали крепления – болты. Для подъема на высоту железобетонной конструкции ее оснащают строповочными петлями. Все металлические узлы подвергают антикоррозионной обработке. Для этого используют цинконаполненные грунтовки.

5. Транспортировка и хранение

Массивные изделия фундаментов допускается транспортировать длинномерными автомашинами с нормой загрузки до 8 штук, а также железнодорожным транспортом с загрузкой в вагон до 14 штук, и речным спецтранспортом в соответствии с характеристиками его грузоподъемности. Каждый элемент должен быть закреплен стальной проволокой и изолировать от бортов машины и друг от друга деревянными подкладками толщиной 40 мм.

Складирование организуется на складах. Оптимально укладывать в горизонтальном положении по одному фундаменту, однако допускается производить укладку по специальным схемам, если это обусловлено сохранностью продукции и обеспечит ее доставку в пригодном для монтажа состоянии. Для этого также погрузо-разгрузочные работы выполняют максимально корректно.
