Фундамент Ф2-П для опор ВЛ 35-500 КВ

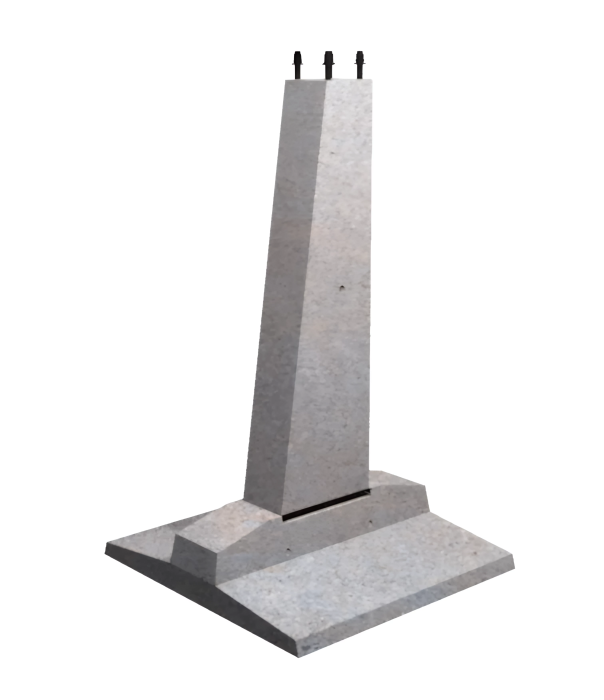

Фундаменты Ф 2 п представляют собой высокопрочные унифицированные строительные материалы. Конструкции по внешнему виду напоминают элемент, состоящий из двух частей: первая часть это плита основания с трапециевидным поперечным сечением; вторая часть стойка прямоугольной формы, располагаемая центре плиты основания. На стойке присутствует отверстие диаметром 50 мм. Для удобства удаления конструкции из опалубки в центральной части плиты основания присутствует снизу строповочная петля.

Применяются унифицированные фундаменты при строительстве элементов подстанций напряжением 35-500 кВ. Изделия используются в качестве оснований под стальные стойки порталов ОРУ 35-150 кв. Конструкции отличаются высокой прочностью, долговечностью и надежностью. Имеющиеся на верхней части изделия крепления позволяют надежно фиксировать оборудование и стальные конструкции. При разработке и расчётах элементов учитывались рекомендации Серии 407-4-32.

Маркировочное обозначение

Все элементы в обязательном порядке имеют марки. Они наносятся несмываемой масляной краской на поверхность строительных материалов и позволяют упростить поиск необходимых конструкций. Совокупность символов Ф 2 п имеет следующую расшифровку:

1. Ф - тип конструкции - фундамент;

2. 2 - порядковый номер типоразмера элемента;

3. п - под анкерно-угловые опоры.

Не допускается внесение произвольных изменений в маркировочное обозначение, так как это может привести к неправильной выборке конструкции под нужды типового проекта. Дополнительно следует отражать дату производства, массу, а также штамп отдела технического контроля.

Особенности производства

В Серии 3.407-102 подробно прописан процесс производства фундаментов Ф 2 п, а также требования к материалам, правила приемки и паспортизации. Для обеспечения высокого качества конструкций следует осуществлять формовку в стальных опалубках. Главным материалом должен выступать тяжелый бетон имеющий марку по прочности на сжатие не ниже М400. Физико-химические показатели бетона, такие как морозостойкость и водонепроницаемость зависит от климатических особенностей регионов строительство и приняты соответственно F100 в качестве минимума и W6. Наибольший размер зерен заполнителя в бетонной смеси не должен превышать 40 мм.

Армируются конструкции сетками и каркасами, выполненными из горячекатаной стержневой стали классов AI и AIII, отвечающей требованиям ГОСТ 5781-61 с диаметрами стержней 12, 20 и 25 мм. Для производства закладных деталей используется полосовой прокат марки Вст3, отвечающей требованиям ГОСТ 380-71. В качестве анкеров применяется арматурная сталь класса AI. Все металлические составляющие должны в обязательном порядке проходить противокоррозионную обработку специальными составами для продления эксплуатационного срока. Также для этих целей рекомендуется соблюдать проектную величину защитного бетонного слоя.

Транспортировка и хранение

Складирование и транспортировка фундаментов Ф 2 п должны осуществляться с соблюдением техники безопасности и требований действующих нормативных стандартов, а также СНиП III-16-73. Укладку необходимо производить по специальным схемам, исключающим вероятность механических повреждений конструкций. Перевозка должна осуществляться транспортными средствами необходимой тоннажности с обязательным использованием специализированного оборудования для осуществления погрузочно-разгрузочных работ. Запрещён сброс, навал и перемещение конструкций волоком.
