Фундамент Ф3 АМ для опор ВЛ 35-500 КВ

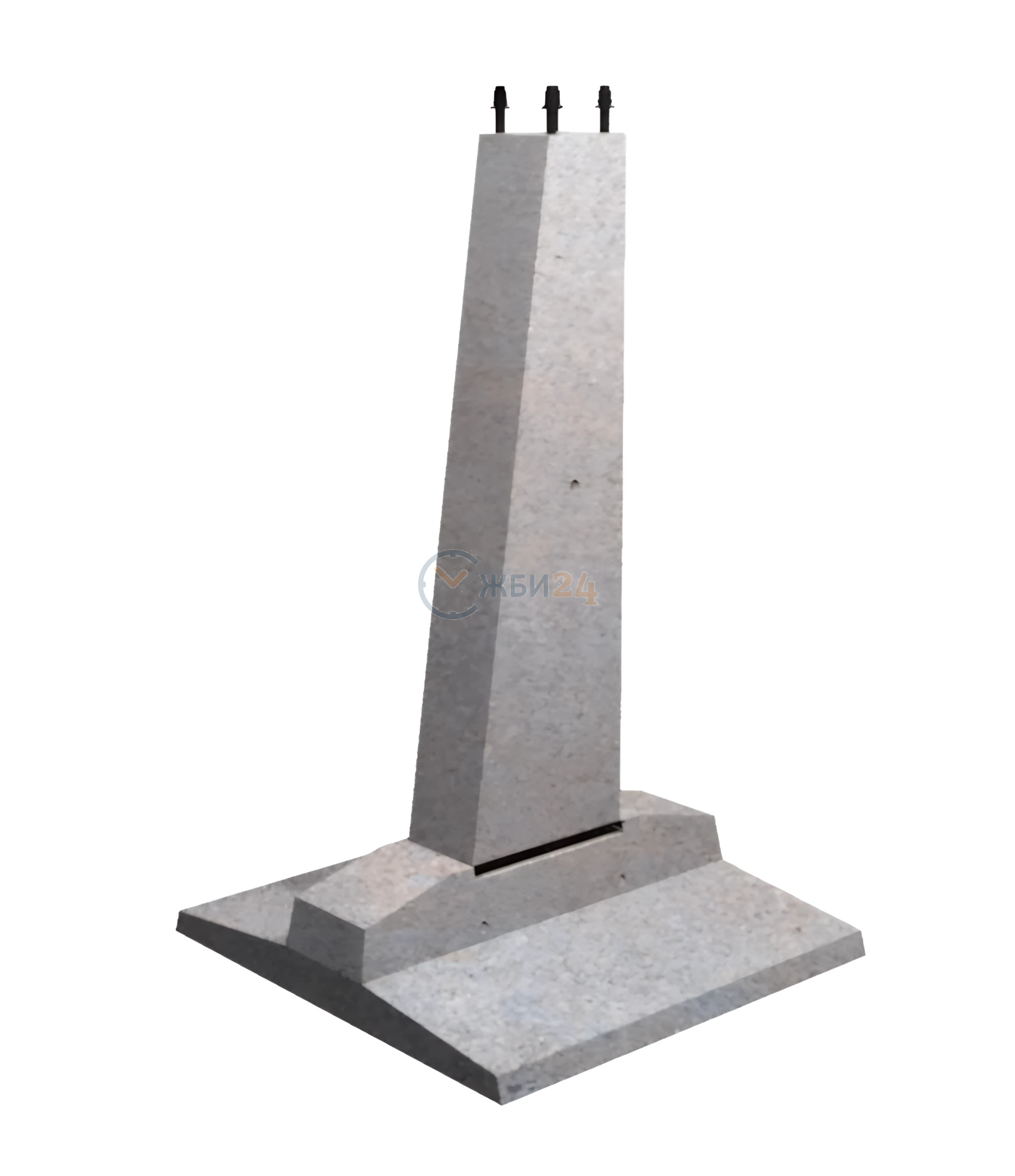

Фундаменты под анкерно-угловые опоры Ф 3 ам - это монолитные установки в виде подножника с прочной стойкой наклонного типа, предназначенные для придания устойчивости унифицированным железобетонным опорам, с помощью которых происходит обустройство надземных линий электропередач. Необычная конструкция подобных элементов делает фундаменты данного типа наиболее подходящими для укрепления ЛЭП: их применение просто необходимо при проведении трасс в районах с нестабильной почвой или склонными к оползанию и сезонному вспучиванию грунтами. Стальной каркас, покрытый защитным слоем бетона, технологические скосы и отверстия для удобства при монтаже, повышенная прочность и великолепная стойкость к воздействию любых погодных условий – все это делает подножники Серии 3.407-115 очень популярными материалами в современной строительной сфере.

1. Варианты маркировки

При проектировании и изготовлении подножников им присваивается своеобразный шифр (марка), состоящий из букв и цифр, что определяют типоразмер фундаментного элемента. Способы написания марки исчерпываются следующими вариантами:

1. Ф 3 ам;

2. Ф 3 а.

2. Основная сфера применения

Фундаменты, запроектированные Серией 3.407-115, а в том числе и фундаменты Ф 3 ам, могут использоваться для проведения трасс напряжением от 35 до 500 кВт в зависимости от типа конструкции и марки подножника. Изготовляемые из тяжелого бетона со специальными упрочняющими добавками, они не боятся ни сильных морозов, ни резких перепадов температуры, ни даже повышенной сейсмической активности. Устанавливаться могут в условиях неагрессивной и слабоагрессивной среды. Для эксплуатации в агрессивной среде требуется дополнительная обработка защитными антикоррозийными веществами.

3. Обозначения маркировки изделия

Маркировочные обозначения нужны для максимально быстрой идентификации стройматериалов на складах, а также для удобства ведения технической документации. Установленные официальными стандартами шрифты не подлежат изменениям. Каждый условный символ в марке подножника Ф 3 ам несет определенную смысловую нагрузку:

1. Ф – фундамент;

2. 3 – порядковый номер наименования;

3. а – для анкерно-угловых опор;

4. 5 – для опор на 500 кВт;

5. м – монолитный.

Данный конкретный типоразмер указывает на изделие со следующими размерными и пространственными параметрами:

Длина = 2100;

Ширина = 2100;

Высота = 2715;

Вес = 4300;

Объем бетона = 1,7;

Геометрический объем = 11,9732.

Эти характеристики также могут писаться при маркировании готовых изделий, однако чаще дело исчерпывается указанием шифра, даты выпуска и наименованием производителя.

4. Изготовление и основные характеристики

Фундаменты под опоры Ф 3 ам изготавливаются в металлических неразъемных опалубках, что позволяет гарантировать максимально точное соответствие размерных параметров готовых изделий проектным значениям, прописанным в Серии 3.407-11. Установленные в такие формы элементы армирования соединяются в цельный каркас методом контактной точечной сварки. Они делаются из высокопрочных прутков гладкой стали класса А-І и рифленой стали класса А-ІІІ. Для закладных изделий соединения в ход идет сталь А-І (марка ВСт3). Установленный в проектное положение каркас заливается бетоном М300. Такая высокая марка прочности в сочетании со специальными заполнителями и пластификаторами гарантирует максимальную стойкость подножников к любым предполагаемым нагрузкам и разрушающему воздействию внешней среды.

Процесс изготовления включает несколько стандартных этапов: формовка, сушка, остывание, распалубка, маркирование. На заключительной стадии каждая готовая партия стройматериалов в обязательном порядке проходит ряд приемочных испытаний. Проверка прочности и трещиностойкости, сравнение фактических размерных показателей с проектными, изучение поверхности на предмет наличия недопустимых изъянов – все это очень важно для выпуска по-настоящему качественной продукции. Изготовленные в условиях современных оборудованных всем необходимым заводах фундаменты для опор ЛЭП должны обладать максимальной надежностью, ведь от этого зависит не только сохранность линий электропередач, но и безопасность окружающих.

5. Транспортировка и хранение

На специально подготовленных складских площадках, где железобетонные подножники находятся в полной безопасности от осадков и прочих неблагоприятных воздействий, их сортируют по маркам и датам производства и расставляют ровными рядами на деревянные подкладки. Между такими рядами необходимо оставить достаточно места для свободного прохождения подъемной техники, посредством которой осуществляются погрузочные работы. Перевозить фундаменты марки Ф 3 ам можно только в рабочем вертикальном положении при тщательной фиксации изделий в кузове. Небрежный сброс или навал материалов категорически запрещены.
