Стойка СКЦ 11,5-34

Стойки конические центрифугированные СКЦ 11,5-34(16) а (Б3.507.1-3.04) - индустриальные железобетонные изделия, имеющие форму вытянутой сужающейся балки с круглым поперечным сечением. Особенностью конструкций является полая середина, позволяющая уменьшить общий вес стойки и обеспечить возможность провода коммуникаций и кабеля внутри элемента. Изделие имеет равную толщину стенки по всей длине, зависящую от несущей способности: 60, 85 и 95 мм.

Высокопрочные стойки зарекомендовали себя в качестве надежного строительного элемента при возведении опор наружного освещения и контактных сетей городского транспорта, в которых присутствует кабельная прокладка питания. Подбор кабелей, светильников и других составляющих осуществляется под каждый типовой проект индивидуально, исходя из требований заказчика. Широкий модельный ряд позволяет реализовывать огромный спектр проектов, а сквозной канал, проходящей по всей длине конструкции минимизирует урон для прокладываемых внутри коммуникаций. При разработке элементов учитывались требования СНиП 5.03.01-02 и СТБ 1492-2004.

Маркировочные обозначения

Все железобетонные конструкции отличаются наличием специальных маркировочных обозначений, обеспечивающих простоту обнаружения и сортировки готовых изделий. Совокупность символов СКЦ 11,5-34(16) а (Б3.507.1-3.04) имеет следующую расшифровку:

1. СКЦ - стойка коническая центрифугированная;

2. 11,5 - длина (м);

3. 34- изгибающий момент (кНМ);

4. 16 - диаметр продольной арматуры;

5. а - наличие дополнительных закладных изделий в верхнем торце стойки.

Кроме маркировки допускается отражать дату изготовления, массу и штамп ОТК. Запрещено вносить изменения в маркировочные знаки, это может привести к ошибкам при подборе строительных элементов.

Особенности производства

Подробный процесс производства конических стоек СКЦ 11,5-34(16) а (Б3.507.1-3.04) и требования к материалам прописаны в нормативном документе Серии Б3.507.1-3.04. Изготовление осуществляется методом центрифугирования, что позволяет устранить лишние воздушные пузырьки в процессе формовки и повысить качество готового изделия. Минимальная величина защитного бетонного слоя до поверхностей рабочего армирования составляет 21 мм.

Основным материалом для изготовления стоек выступает тяжелый бетон марки С35/45. Водонепроницаемость и морозостойкость подбираются под определенные климатические условия в регионе застройки.

Для продольного армирования применяется напрягаемая сталь класса S400 по ГОСТ 5781-82. Поперечное армирование выполнено из проволоки класса S500 по ГОСТ 6727-80. Намотка спирали на основной каркас осуществляется по винтовой линии механическим способом. Спаренные стержни следует соединять односторонним прерывистым сварным швом С25Рэ по ГОСТ 14098-91.

В нижней части строительных конструкций имеется отверстие для монтажа и ревизии электропроводки и два отверстия для ввода-вывода электрокабеля. Все геометрические пропорции должны отвечать изложенным на рабочих чертежах величинам. Контрольные проверки следует осуществлять по ГОСТ 8829-94.

Транспортировка и хранение

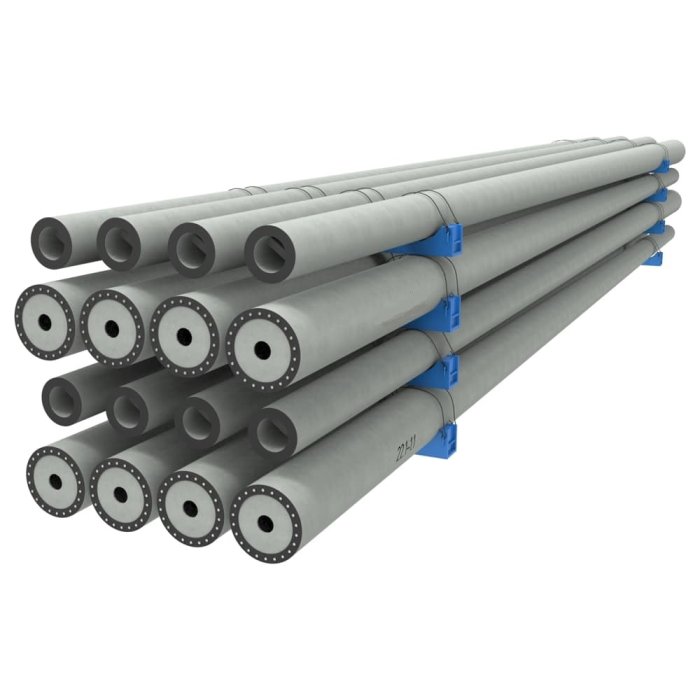

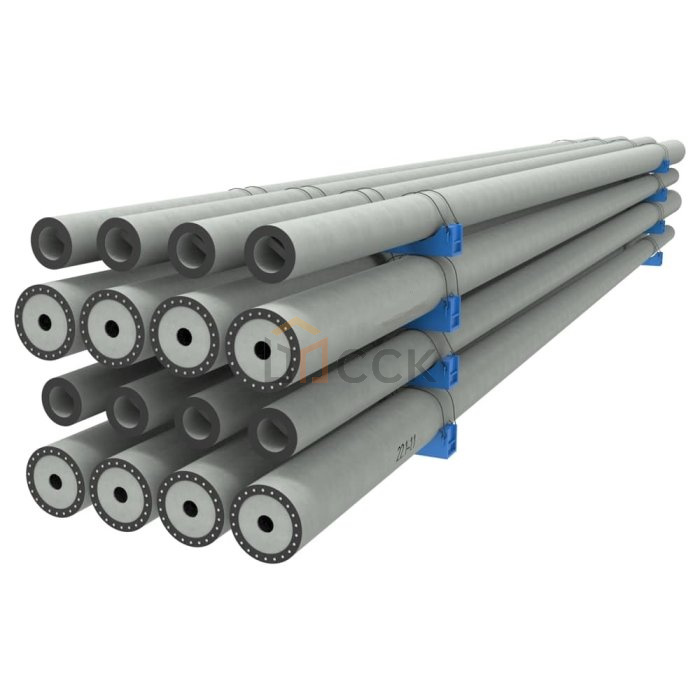

Складирование и транспортировку стоек СКЦ 11,5-34(16) а (Б3.507.1-3.04) следует производить по ГОСТ 13015.4, СТБ 1492-2004 и Серии Б3.507.1-3.04. Укладку необходимо осуществлять на подготовленное плотное основание с применением инвентарных подкладочных материалов. Размещение подкладочного материала должно соответствовать специальным схемам укладки, вертикально одна над другой, на расстоянии 1,8 метра от торцов. Ориентация концов стоек в каждом ряду должна быть противоположна предыдущему ряду.
